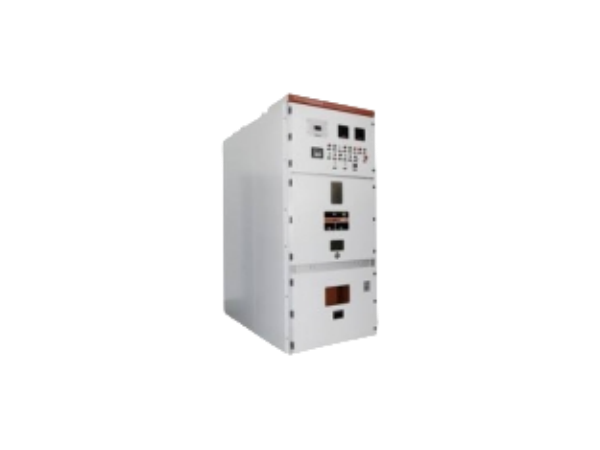

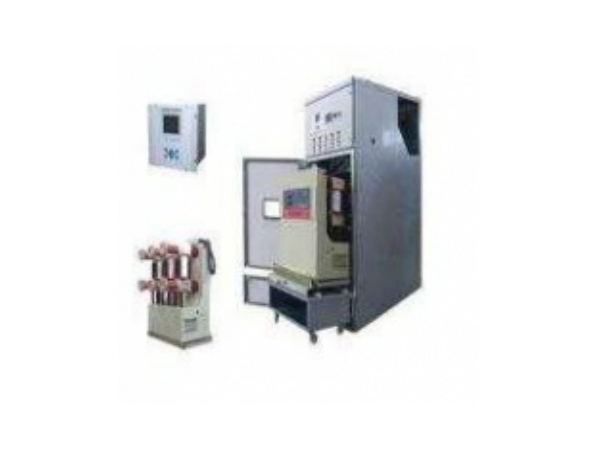

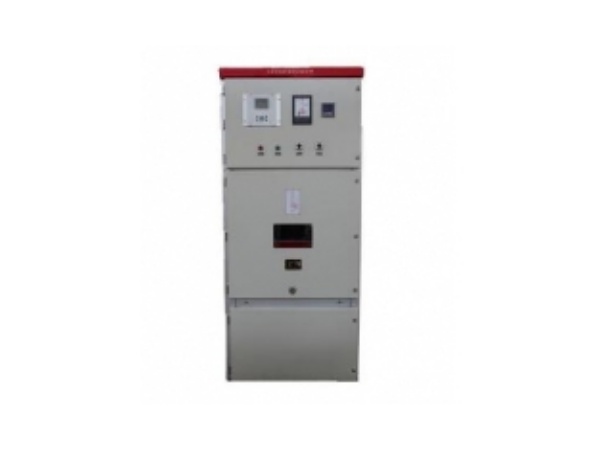

零损耗限流装置
装置简介
零损耗限流装置是本公司为满足电力系统对短路保护的需求而开发的一种新型限制短路电流的保护装置，它可在短路电流的初始阶段，快速投入深度限流电抗
器将短路电流限制在可靠的范围内，从而达到了保护发配电设备及供电线路的目的。
装置特点：
系统无短路故障发生时，装置阻抗最小，电抗器处于旁出状态，零损耗；
系统发生短路故障时，装置开断，电抗器投入，装置阻抗很大限制短路电流；
系统短路故障切除后，立即返回原工作状态。
使用范围
1》本装置为最佳节能和最经济有效的限流方案，大大减少系统扩建或联网运行所需要的投资。
2》本装置可解决高阻抗变压器、普通串联限流电抗器在新供用电系统设计及企业系统改造时，可利用本装置加大系统阻抗，使负荷侧断路器的开断电流进一步减小，降低造价。
3》短路发生时装置快速切除短路故障投入深度限流电抗器，加大系统内抗，故障点切除后，深度限流电抗器退出，整个系统恢复正常进行。
4》本装置开断容量大、限制短路电流深，是发电机出口及厂用分支的理想保护设备，使发电机，变压器得到快速有效的保护。
主要技术参数
系统额定电压：6、10、35KV
系统额定电流：1250A、1600A、2000A、2500A、3150A、4000A、5000A、6000A
雷电冲击耐受电压(峰值):75KV、180KV
短时(1min)工频耐受电压：42KV、90KV
额定频率：50Hz
额定短时耐受电流：100KA、200KA
额定峰值耐受电流：100KA、200KA
额定短时开断电流：40KA、80KA
接触电阻：﹤100μΩ
使用条件
环境温度：-40℃—+60℃；
大气压力：80-110kpa；
空气相对温度：90%(25℃)；
海拔高度：≤3000m，特殊要求可达5000m；
使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有较严重霉菌存在。
用户须知
订货时应提供：系统参数及主接线图，现场设备布置尺寸；安装环境，安装方式及运行方式，系统预期故障过电压水平限压要求等；
运输和储存时，不得遭受水汽或有害气体侵蚀，不得受到严重的机械撞击；
产品存放处应空气流通，环境温度不高于+50℃，相对温度不高于90%；
供货周期为合同签订后30个工作日，若有特殊要求另行协商。
