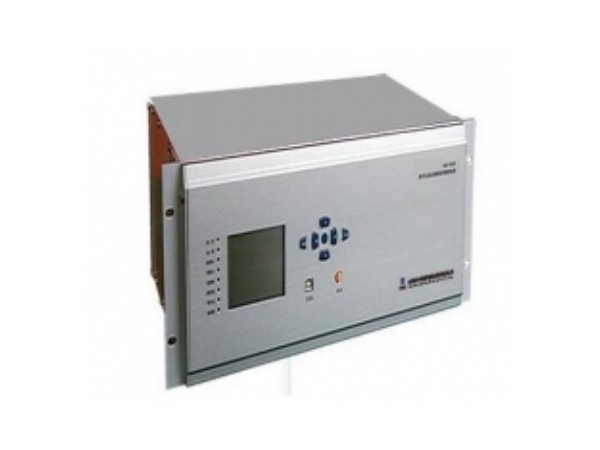

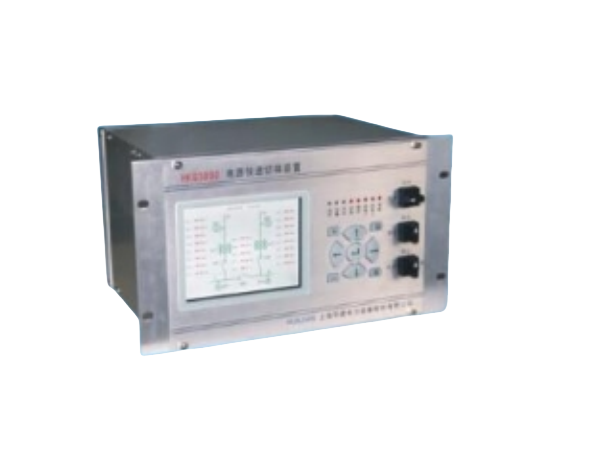

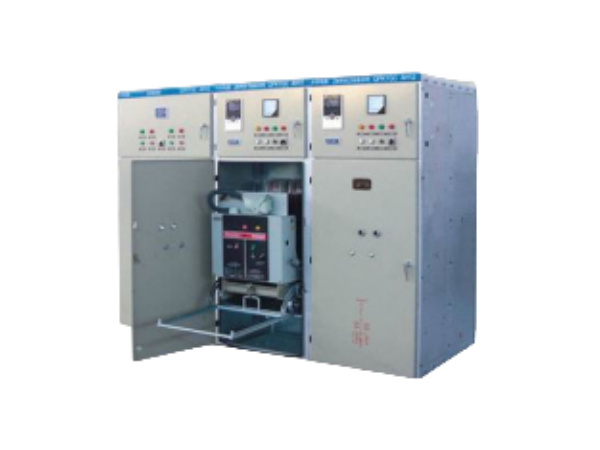

快速切换保护装置
概述：
快速切换保护装置适用于石化、煤炭、冶金、热电厂或发电厂厂用电系统电源的快速切换。本装置可以在系统供电电源发生故障时，根据系统运行状态，迅速切除故障电源，并检测备用
线路电压满足要求时快速合上备用电源，避免设备供电电源中断，保证负荷不断电连续运行。
为保证生产过程的连续性，备用电源应在临界电压之前投入。这样很多工业企业的电动机电源接触器也不再会有因备用电源投入过慢而出现所谓“晃电”的问题，电动机就不会自动跳闸。本
装置融合了自动同期技术、快速切换技术、涌流抑制技术及负荷在线监控技术，确保实现电气系统无扰动切换，从根本上提高工业企业供电的可靠性。
功能特点：
★ 装置适用于三种接线系统：进线、母联、自适应
★ 具有手动切换、事故切换、非工况切换（失压、开关误跳）功能
★ 并联、串连、同时三种开关切换顺序选择
★ 故障情况时，实现待合闸两侧的快速、同期捕捉、残压、长延时切换
★ PT断线
★ 备用电源失电
★ 开关异常闭锁
★ 合闸回路测时
★ 装置自检故障告警
★ 分段开关电流保护（母联及自适应方式）
★ 保护定值远方召唤和修改
★ 故障录波
主要技术参数
★ 额定数据
装置电源：AC/DC 86～265V
操作电压：DC 220V 或DC 110V
交流电压：100V或380V（订货时需说明）
交流电流：5A或1A（订货时需说明）
频率： 50Hz
★ 功率消耗
直流回路： ＜10W（正常工作时）；＜15W（动作时）。
交流电压回路：＜0.5VA/相
交流电流回路：＜1VA/相（In=5A）；＜0.5VA/相（In=1A）。
★ 过载能力
交流电压： 1.2倍额定电压连续工作
保护电流： 2倍额定电流连续工作
10倍额定电流，允许10 s
40倍额定电流，允许1 s
★ 定值整定范围及误差
定值最大整定范围：
电压元件：1V～120V
电流元件：0.1In～20In
频 率：45.00Hz～55.00Hz
时间元件：0.00S～100.00S
电流及电压定值：≤±3%整定值
频率定值： ≤±0.02Hz
角度定值： ≤±2°
分段过流动作时间(包括继电器固有时间)：
固有动作时间：2 倍整定值时，不大于45ms
使用条件
环境温度：-40℃—+60℃；
大气压力：80-110kpa；
空气相对温度：90%(25℃)；
海拔高度：≤3000m，特殊要求可达5000m；
使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有较严重霉菌存在。
用户须知
订货时应提供：系统参数及主接线图，现场设备布置尺寸；安装环境，安装方式及运行方式，系统预期故障过电压水平限压要求等；
运输和储存时，不得遭受水汽或有害气体侵蚀，不得受到严重的机械撞击；
产品存放处应空气流通，环境温度不高于+50℃，相对温度不高于90%；
供货周期为合同签订后30个工作日，若有特殊要求另行协商。
